Endüstriyel Tesisler İçin Güvenli ve Dayanıklı Boru Köprüleri

Boru köprüleri; proses, enerji, su, buhar, basınçlı hava, gaz ve kimyasal hatların tesis bölümleri arasında belirli bir kotta güvenli ve düzenli biçimde taşınmasını sağlayan çelik konstrüksiyon sistemleridir. Hatları tanımlı bir güzergâhta toplar, zemin kullanımını düzenler ve bakım noktalarına erişimi kolaylaştırır.

Her sistem; boru çapları, hat adetleri, akışkan özellikleri, çalışma sıcaklıkları, toplam yük, açıklıklar, kolon yerleşimi, genleşme hareketleri, bakım ihtiyacı ve saha koşullarına göre projeye özel hazırlanır.

Boru Köprüsü Nedir?

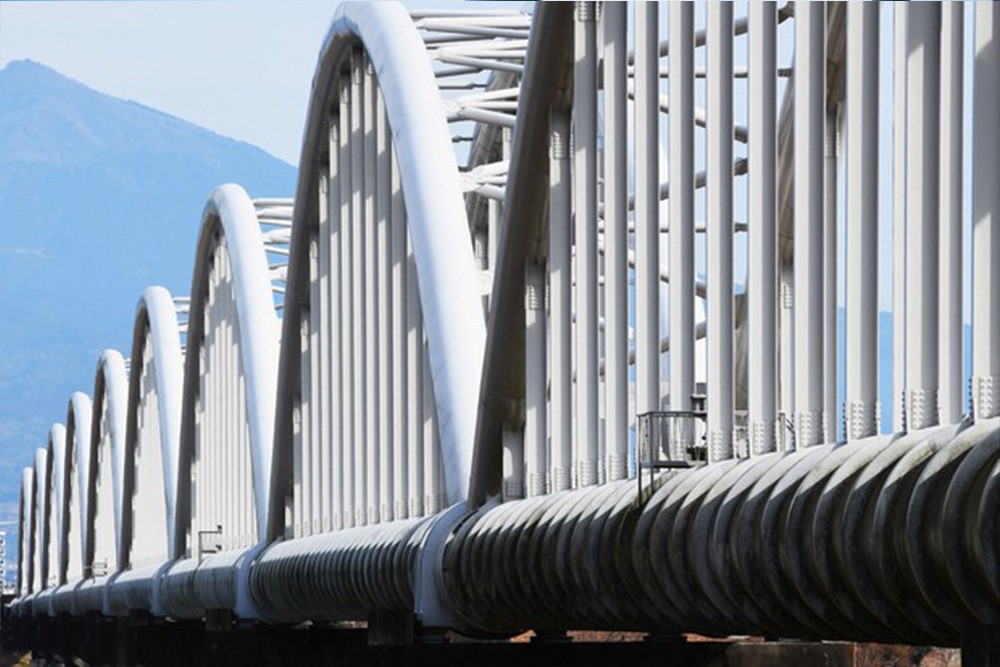

Boru köprüsü; endüstriyel boru hatlarını, kablo tavalarını ve yardımcı tesisatları belirli bir kotta taşıyan; kolon, kiriş, çapraz, boru desteği ve bağlantı elemanlarından oluşan çelik taşıyıcı sistemdir.

Proje gereksinimlerine göre sistem şu bileşenlerden oluşabilir:

• Çelik kolon, kiriş ve çaprazlar
• Boru taşıyıcı traversleri
• Sabit ve kayar boru destekleri
• Kelepçe, kızak ve askı sistemleri
• Kablo tavası taşıyıcıları
• Bakım platformları
• Merdiven ve korkuluk sistemleri
• Taban plakaları ve ankrajlar
• Cıvatalı modüler bağlantılar
• Genleşme ve hareket detayları

Boru Köprülerinin Avantajları

Hatları Düzenli ve Güvenli Biçimde Taşır

Boru, vana, izolasyon, kablo tavası ve yardımcı ekipman yüklerini kontrollü biçimde taşıyıcı sisteme aktarır.

Tesis Yerleşimini Düzenler

Farklı tesisat hatlarını tanımlı bir güzergâhta toplayarak üretim ve servis alanlarının daha düzenli kullanılmasını sağlar.

Bakım Erişimini Kolaylaştırır

Vana, flanş, ölçüm ve kontrol noktalarına erişim gereken bölümlerde platform, merdiven ve korkuluk uygulanabilir.

Sehim ve Titreşim Riskini Sınırlandırır

Doğru kesit, çapraz ve destek yerleşimiyle taşıyıcı sistemin kararlı çalışmasına yardımcı olur.

Isıl Genleşmeye Uyum Sağlar

Sıcak hatlarda oluşabilecek hareketler için sabit ve kayar destek noktaları projeye dahil edilebilir.

Genişletilebilir Yapı Sunar

Gelecekte eklenecek boru, kablo veya yardımcı tesisat hatları için rezerv alan bırakılabilir.

Boru Köprüsü Çeşitleri

Tek Açıklıklı Boru Köprüleri

Kısa mesafeli geçişlerde kullanılan kompakt taşıyıcı sistemlerdir.

Çok Açıklıklı Boru Köprüleri

Uzun güzergâhlarda ara kolonlarla devam eden ve çoklu hat taşımaya uygun sistemlerdir.

Kombine Boru ve Kablo Köprüleri

Boru hatlarıyla birlikte kablo tavalarını ve yardımcı tesisatları aynı konstrüksiyon üzerinde taşır.

Bakım Platformlu Boru Köprüleri

Kontrol ve servis gerektiren noktalarda güvenli yürüme ve çalışma alanı oluşturur.

Modüler Boru Köprüleri

Cıvatalı bağlantılarla sevkiyat, montaj, genişletme ve revizyon kolaylığı sağlar.

Ağır Hizmet ve Özel Geometrili Sistemler

Büyük çaplı, yoğun veya yüksek sıcaklıklı hatlar ile dönüşlü, kademeli ve saha engellerine uyumlu güzergâhlar için hazırlanır.

Tasarımda Dikkate Alınan Temel Unsurlar

• Boru çapları, adetleri ve toplam yük
• Akışkan türü ve çalışma sıcaklığı
• Boru, izolasyon ve vana ağırlıkları
• Açıklıklar ve kolon yerleşimi
• Statik ve dinamik etkiler
• Rüzgâr ve deprem koşulları
• Sehim ve titreşim sınırları
• Genleşme ve hareket payları
• Sabit ve kayar destek noktaları
• Bakım platformu ihtiyacı
• Zemin, temel ve ankraj koşulları
• Gelecekteki kapasite artışı

Kullanım Alanları

• Fabrika ve üretim tesisleri
• Enerji ve kazan daireleri
• Kimya ve petrokimya tesisleri
• Gıda ve içecek tesisleri
• Otomotiv ve yan sanayi
• Arıtma ve su tesisleri
• Lojistik ve depolama alanları
• Maden ve ağır sanayi
• Kompresör ve teknik tesis alanları
• Açık saha proses hatları

Üretim ve Uygulama Sürecimiz

Her proje; hat yükleri, güzergâh ve saha koşullarına göre ayrı olarak ele alınır.

1. İhtiyaç ve Teknik Veri Analizi

Boru listeleri, çaplar, akışkan bilgileri, çalışma sıcaklıkları, hat yükleri, güzergâh ve bakım ihtiyaçları değerlendirilir.

2. Yerinde Keşif ve Yerleşim Tasarımı

Açıklıklar, kotlar, kolon noktaları, zemin, mevcut yapılar ve bağlantı güzergâhları sahada incelenir.

3. Teknik Projelendirme ve İmalat

Kolon, kiriş, çapraz, platform, boru desteği ve ankraj detayları teknik çizimlere göre hazırlanır ve üretilir.

4. Yüzey İşlemi ve Kalite Kontrol

Galvaniz, astar, elektrostatik toz boya veya endüstriyel yaş boya uygulanır. Ölçüler, kaynaklar, geometri ve bağlantı noktaları kontrol edilir.

5. Deneme Montajı ve Sevkiyat

Cıvatalı modüller, destekler, platformlar ve bağlantı detayları sevkiyat öncesinde kontrol edilir.

6. Saha Montajı ve Teslim

Kolon, kiriş, çapraz, platform ve boru desteklerinin montajı tamamlanır; kot, hizalama ve bağlantılar kontrol edilerek sistem teslim edilir.

Mevcut Boru Köprülerinin Revizyonu ve Güçlendirilmesi

Korozyon, sehim, bağlantı gevşemesi, kaynak hasarı, titreşim veya yeni hatların eklenmesi mevcut boru köprülerinde revizyon ihtiyacı oluşturabilir. Kapasite artışı öncesinde taşıyıcı sistemin, ankrajların ve boru desteklerinin birlikte değerlendirilmesi gerekir.

Teknik inceleme sonrasında şu çalışmalar uygulanabilir:

• Kolon ve kirişleri güçlendirme
• Yeni çapraz ve destek ekleme
• Boru traverslerini yenileme
• Sabit ve kayar destekleri revize etme
• Bağlantı ve ankrajları güçlendirme
• Bakım platformu ekleme
• Sistemi uzatma veya genişletme
• Yeni hatlar için rezerv alan oluşturma
• Yüzey kaplamasını yenileme

Malzeme ve Yüzey Seçenekleri

Kullanılacak malzeme ve yüzey sistemi; taşıma kapasitesi, dış ortam, korozyon ve tesis standartlarına göre belirlenir.

Karbon Çelik Profiller

Genel endüstriyel uygulamalarda yüksek dayanım ve ekonomik üretim sağlar.

Galvanizli Çelik

Dış ortam ve korozyon riskinin yüksek olduğu sahalarda uzun süreli koruma sunar.

Levha ve Bükümlü Sac Parçalar

Taban plakaları, guseler, bağlantılar ve özel boru desteklerinde kullanılır.

Cıvatalı Bağlantı Sistemleri

Sevkiyat, saha montajı ve gelecekte yapılacak revizyonları kolaylaştırır.

Elektrostatik Toz ve Endüstriyel Yaş Boya

Uygun yüzey hazırlığıyla dayanıklı ve tesis renklerine uyumlu koruma sağlar.

Sıcak Daldırma Galvaniz

Yoğun nem ve açık saha koşullarında güçlü korozyon koruması sağlar.

Neden Nevas Çelik?

Projeler standart taşıyıcı ölçülerle sınırlandırılmadan; gerçek hat yükleri, açıklıklar, sıcaklık etkileri, genleşme hareketleri, bakım ihtiyaçları ve saha koşulları dikkate alınarak hazırlanır.

Keşif, teknik tasarım, çelik imalat, yüzey işlemi ve profesyonel montaj aynı süreç içinde yönetilir. Yeni sistemlerin yanı sıra mevcut boru köprülerinde güçlendirme, uzatma, platform ekleme, bağlantı ve yüzey revizyonları da gerçekleştirilebilir.

Teklif İçin Gerekli Bilgiler

• Boru çapları, adetleri ve hat listesi
• Akışkan türleri ve çalışma sıcaklıkları
• Boru, izolasyon ve ekipman yükleri
• Toplam güzergâh ve açıklık ölçüleri
• Kolon yerleşimine uygun saha bilgileri
• Varsa teknik çizim veya 3D model
• Boru destek tipi ve aralıkları
• Kablo tavası veya bakım platformu ihtiyacı
• Zemin, temel ve ankraj bilgileri
• Rüzgâr, deprem ve saha yük şartları
• İstenen galvaniz veya boya sistemi
• Mevcut sistem revizyonu için fotoğraf ve ölçüler

Sık Sorulan Sorular

Boru köprüleri hangi malzemelerden üretilir?

Genellikle çelik kutu profil, U profil, I profil ve levha sac kullanılır. Kesitler hat yükleri ve açıklıklara göre belirlenir.

Boru köprüleri standart ölçülerde midir?

Hayır. Güzergâh, açıklık, boru yükleri, sıcaklık etkileri ve saha koşullarına göre projeye özel hazırlanır.

Kablo tavaları aynı sistemde taşınabilir mi?

Evet. Uygun taşıyıcı traversler ve ayrılmış güzergâhlarla boru ve kablo sistemleri aynı konstrüksiyon üzerinde taşınabilir.

Bakım platformu eklenebilir mi?

Evet. Vana ve kontrol noktaları için platform, korkuluk ve merdiven uygulanabilir.

Mevcut boru köprüsü güçlendirilebilir mi?

Evet. Taşıyıcı sistem incelenerek profil, çapraz, ankraj, bağlantı ve boru desteği takviyeleri uygulanabilir.

Galvanizli üretim yapılabilir mi?

Evet. Dış ortam ve korozyon koşullarına göre sıcak daldırma galvaniz uygulanabilir.

Güvenli ve Uzun Ömürlü Boru Taşıma İçin Projeye Özel Çözüm

Boru hatlarınıza, güzergâhınıza, açıklıklarınıza ve saha koşullarınıza uygun boru köprüsü için keşif ve projelendirme yapılabilir.

Yeni sistem kurulumu, mevcut köprünün güçlendirilmesi veya kapasite, platform, destek ve yüzey revizyonları için proje bilgilerinizi paylaşarak teklif talep edebilirsiniz.
