Endüstriyel Jig ve Fikstür Sistemleri ile Hassas, Hızlı ve Tekrarlanabilir Üretim

Jig ve fikstür sistemleri; parçaların üretim, kaynak, montaj, ölçüm ve kontrol süreçlerinde doğru konumda tutulmasını, yönlendirilmesini ve sabitlenmesini sağlayan üretim yardımcı ekipmanlarıdır. Operatör bağımlılığını azaltır, işlem tekrarını standartlaştırır ve seri üretimde ölçüsel tutarlılığın korunmasına yardımcı olur.

Her sistem; parçanın geometrisi, toleransları, üretim adedi, proses türü, referans yüzeyleri, bağlama noktaları, çevrim süresi, ergonomi ve otomasyon gereksinimlerine göre projeye özel hazırlanır.

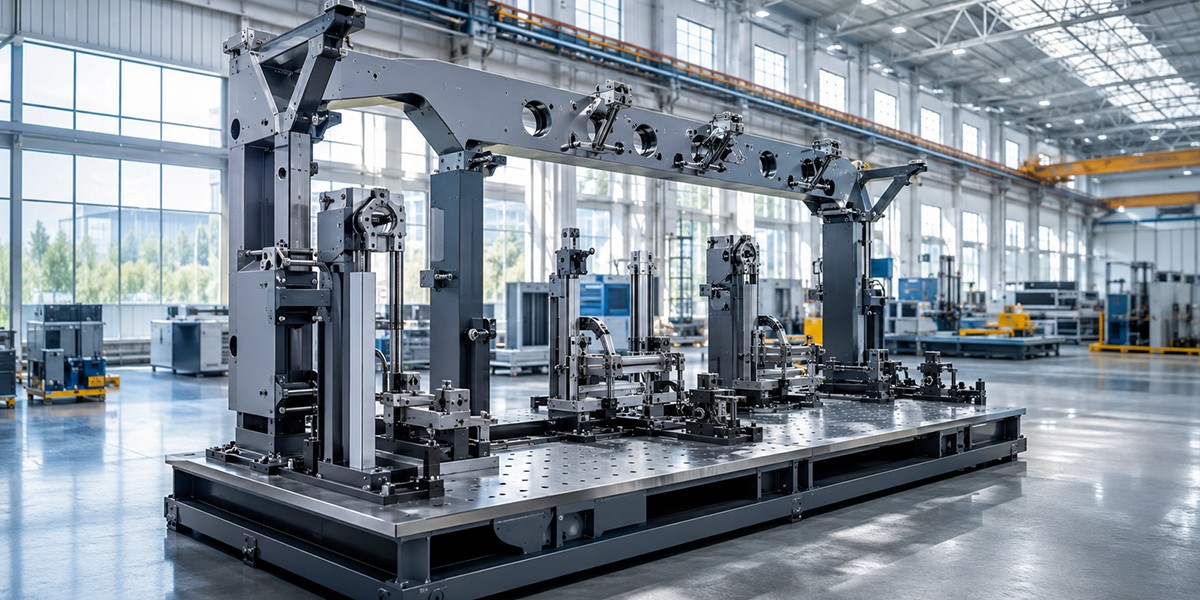

Jig ve Fikstür Nedir?

Jig; iş parçasını konumlandırmanın yanı sıra matkap, kesici veya benzeri takımın hareketini yönlendiren üretim yardımcı ekipmanıdır.

Fikstür ise iş parçasını doğru referanslardan konumlandıran, sabitleyen ve işlem boyunca kararlı biçimde tutan taşıyıcı sistemdir. Takımı doğrudan yönlendirmez; parçanın konumunu ve tekrarlanabilirliğini güvence altına alır.

Proje gereksinimlerine göre sistem şu bileşenlerden oluşabilir:

• Çelik profil veya plaka taşıyıcı gövde
• Referans pimleri ve dayamalar
• Mekanik, pnömatik veya hidrolik bağlama elemanları
• Hızlı bağlama kolları
• Burçlar ve takım yönlendirme elemanları
• Ayarlı destekler ve baskı pabuçları
• Döner veya devirmeli mekanizmalar
• Parça varlık ve konum sensörleri
• Ölçüm ve kontrol noktaları
• Modüler ve sökülebilir bağlantılar

Jig ve Fikstür Sistemlerinin Avantajları

Ölçüsel Tekrarlanabilirlik Sağlar

Parçanın her çevrimde aynı referanslara oturmasını sağlayarak üretim sapmalarını sınırlandırır.

Çevrim Süresini Kısaltır

Hızlı bağlama, kontrollü yerleştirme ve kolay parça alma özellikleriyle üretim hızını artırmaya yardımcı olur.

Operatör Bağımlılığını Azaltır

Parça yönü, konumu ve bağlama sırası tanımlı hale geldiği için kişisel uygulama farklarını azaltır.

Hatalı Konumlandırmayı Önlemeye Yardımcı Olur

Poka-yoke detayları, pimler, dayamalar ve sensörlerle parçanın yanlış yönde veya eksik yerleşmesini sınırlandırır.

Kaynak ve Montaj Kalitesini Destekler

Parçaları proses boyunca kararlı biçimde tutarak boşluk, kaçıklık ve deformasyon risklerinin azaltılmasına yardımcı olur.

Modüler ve Geliştirilebilir Yapı Sunar

Ürün revizyonu, yeni varyant veya kapasite artışı durumunda değiştirilebilir modüllerle sistem güncellenebilir.

Jig ve Fikstür Çeşitleri

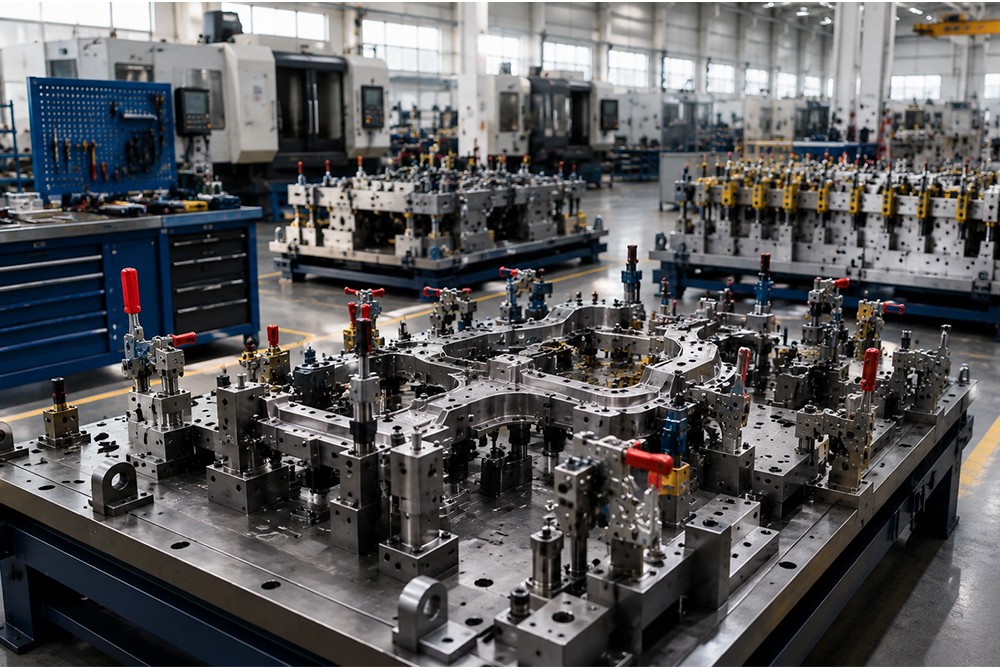

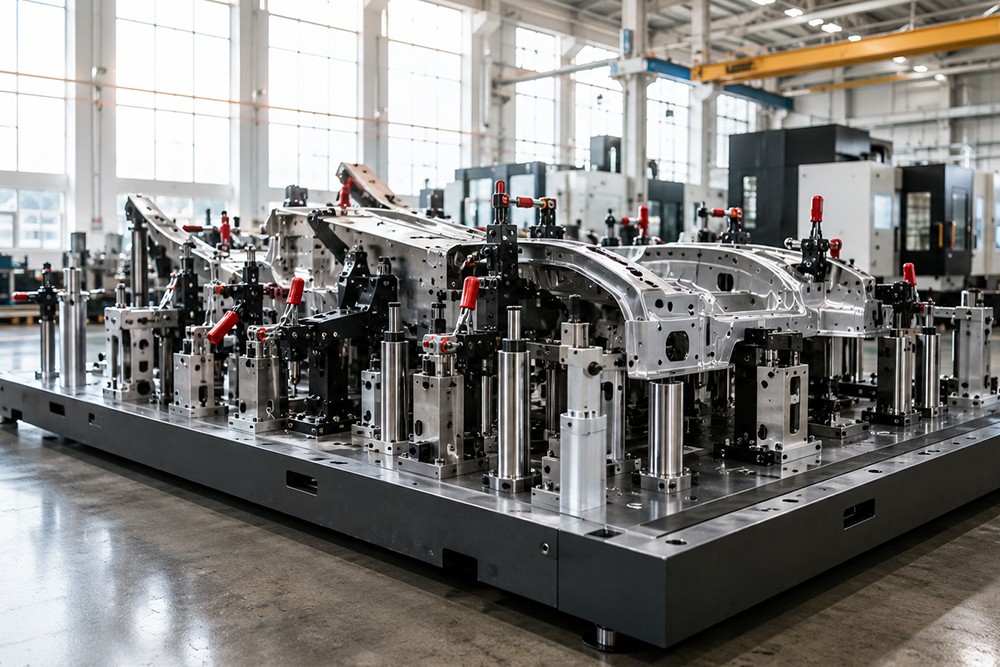

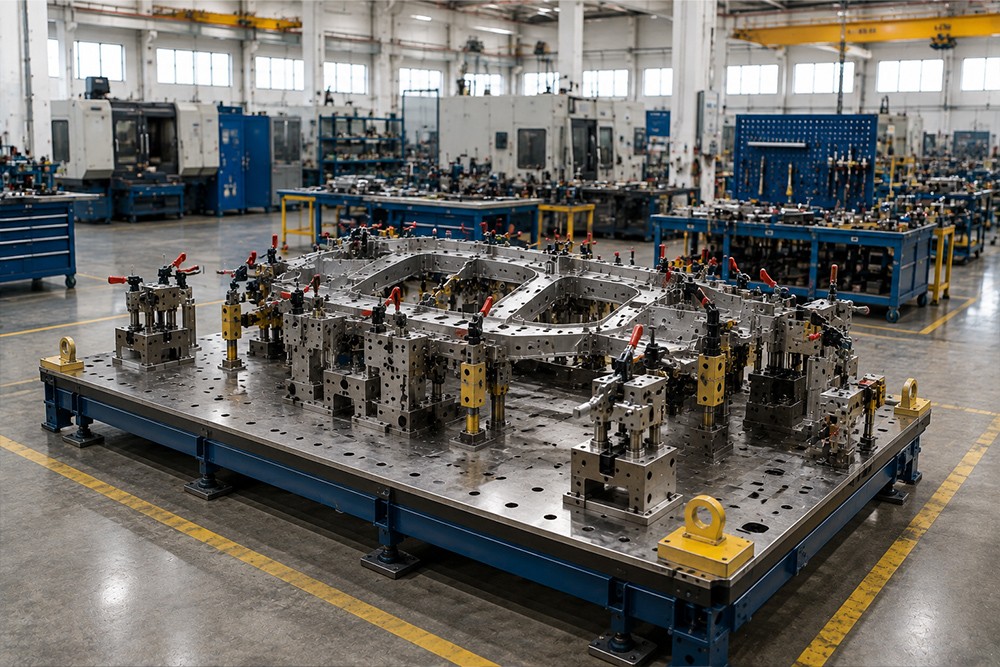

Kaynak Fikstürleri

Sac ve profil parçaları doğru geometrik konumda tutarak kaynak sırasında oluşabilecek kaçıklık ve deformasyonları sınırlandırır.

Montaj Fikstürleri

Birden fazla parçanın belirli sıra ve referanslarla birleştirilmesini kolaylaştırır.

Delme Jigleri

Matkap veya kesici takımın doğru konumda ilerlemesini sağlamak için kılavuz burçlar ve yönlendirme elemanları içerir.

Kontrol Fikstürleri

Üretilen parçaların ölçü, form, delik konumu ve referans noktalarını hızlı biçimde kontrol etmek için kullanılır.

Robot Kaynak ve Otomasyon Fikstürleri

Robot erişimi, sensörler, pnömatik bağlama ve çevrim senaryolarına uygun olarak hazırlanır.

Döner ve Devrilebilir Fikstürler

Parçanın farklı yüzeylerine erişim sağlamak için manuel, pnömatik veya motorlu hareket mekanizmalarıyla tasarlanır.

Tasarımda Dikkate Alınan Temel Unsurlar

• Parça ölçüleri ve geometrisi
• Teknik toleranslar
• Ana ve yardımcı referans yüzeyleri
• Parça yerleştirme ve alma yönü
• Bağlama noktaları ve baskı kuvvetleri
• Kaynak veya işlem sırası
• Isıl deformasyon ve parça hareketi
• Takım, robot ve operatör erişimi
• Çevrim süresi hedefi
• Sensör ve poka-yoke gereksinimi
• Ergonomi ve iş güvenliği
• Gelecekteki ürün varyantları

Kullanım Alanları

• Otomotiv ve yan sanayi
• Kaynaklı imalat
• Metal şekillendirme
• Makine ve ekipman üretimi
• Beyaz eşya üretimi
• Savunma ve havacılık
• Plastik ve kauçuk parça montajı
• Elektronik ve elektromekanik montaj
• Kalite kontrol ve ölçüm alanları
• Robotik ve otomasyon hatları

Üretim Sürecimiz

Her proje; parça geometrisi, proses gereksinimi ve üretim senaryosuna göre ayrı olarak ele alınır.

1. İhtiyaç ve Teknik Veri Analizi

Parça çizimleri, 3D modeller, toleranslar, proses sırası, üretim adedi, çevrim süresi ve kalite kriterleri değerlendirilir.

2. Referanslama ve Sistem Tasarımı

Parça dayamaları, referans pimleri, bağlama noktaları, takım erişimi, sensörler ve operatör hareketleri belirlenir.

3. Teknik Projelendirme ve İmalat

Taşıyıcı gövde, işlenmiş plakalar, pimler, burçlar, dayamalar ve özel parçalar teknik çizimlere göre üretilir.

4. Montaj ve Yüzey İşlemi

Bileşenler hassas biçimde monte edilir; gerekli yüzeylerde taşlama, kaplama, boya, siyah oksit veya korozyon koruması uygulanır.

5. Ölçü, Fonksiyon ve Tekrarlanabilirlik Kontrolü

Referans noktaları, bağlama hareketleri, sensörler, parça yerleşimi ve tekrarlı çevrimlerde ölçüsel kararlılık kontrol edilir.

6. Deneme Üretimi ve Teslim

Gerçek veya numune parçalarla deneme yapılır; gerekli ayarlar tamamlanarak kullanım ve bakım bilgileriyle birlikte sistem teslim edilir.

Mevcut Jig ve Fikstürlerin Revizyonu ve Geliştirilmesi

Ürün değişikliği, yeni varyant, kapasite artışı, aşınma, bağlama problemi veya ölçüsel sapma mevcut jig ve fikstürlerde revizyon ihtiyacı oluşturabilir.

Teknik inceleme sonrasında şu çalışmalar uygulanabilir:

• Referans pimleri ve dayamaların yenilenmesi
• Aşınan burçların değiştirilmesi
• Bağlama elemanlarının revizyonu
• Pnömatik veya hidrolik sisteme dönüşüm
• Sensör ve poka-yoke eklenmesi
• Yeni ürün varyantı için modül eklenmesi
• Gövde ve taşıyıcı plakaların güçlendirilmesi
• Robot ve operatör erişiminin iyileştirilmesi
• Ölçüsel ayar ve kalibrasyon

Malzeme, Yüzey ve Donanım Seçenekleri

Kullanılacak malzeme ve donanım; proses türüne, hassasiyet ihtiyacına, çevrim sayısına ve çalışma ortamına göre belirlenir.

Karbon Çelik Profil ve Plakalar

Taşıyıcı gövde ve ana konstrüksiyonda dayanıklı ve ekonomik çözüm sağlar.

İşlenmiş Takım Çelikleri

Referans pimleri, burçlar, dayamalar ve aşınmaya maruz kalan hassas elemanlarda kullanılır.

Alüminyum Plaka ve Profiller

Hafiflik, kolay işlenebilirlik ve hızlı modifikasyon gereken uygulamalarda değerlendirilebilir.

Paslanmaz Çelik

Hijyen, nem veya yüksek korozyon dayanımı gereken özel projelerde kullanılabilir.

Pnömatik ve Hidrolik Bağlama Elemanları

Yüksek çevrim hızı ve kontrollü bağlama kuvveti gereken uygulamalarda tercih edilir.

Sensör ve Kontrol Donanımları

Parça varlık sensörleri, konum sensörleri, switchler ve hata önleyici kontrol bileşenleri sisteme entegre edilebilir.

Neden Nevas Çelik?

Projeler standart fikstür yapılarıyla sınırlandırılmadan; parçanın gerçek geometrisi, toleransları, proses sırası, çevrim süresi, operatör ve robot erişimi dikkate alınarak hazırlanır.

Teknik tasarım, çelik imalat, hassas işleme, montaj, kontrol ve deneme süreçleri aynı proje içinde yönetilir. Yeni üretimin yanı sıra mevcut jig ve fikstürlerde mekanik, pnömatik, sensörlü ve modüler revizyonlar da gerçekleştirilebilir.

Teklif İçin Gerekli Bilgiler

• Parçanın 2D teknik resmi veya 3D modeli
• Parça ölçüleri ve toleransları
• Yıllık veya günlük üretim adedi
• Uygulanacak proses türü
• Kaynak, delme, montaj veya kontrol sırası
• Manuel, pnömatik veya hidrolik bağlama tercihi
• Operatör veya robot kullanım bilgisi
• Çevrim süresi hedefi
• Kontrol edilmesi gereken kritik ölçüler
• Sensör ve poka-yoke ihtiyacı
• Kullanılacak makine veya hat bilgisi
• Mevcut fikstür revizyonu için fotoğraf ve ölçüler

Sık Sorulan Sorular

Jig ile fikstür arasındaki fark nedir?

Jig, iş parçasını konumlandırmanın yanında takımı da yönlendirir. Fikstür ise parçayı doğru referanslarda konumlandırır ve sabitler.

Jig ve fikstürler standart ölçülerde mi üretilir?

Hayır. Parça geometrisi, toleranslar, proses ve üretim senaryosuna göre projeye özel tasarlanır.

Pnömatik veya hidrolik bağlama uygulanabilir mi?

Evet. Çevrim süresi ve bağlama kuvveti ihtiyacına göre pnömatik veya hidrolik sistemler kullanılabilir.

Robot kaynak hattına uygun fikstür üretilebilir mi?

Evet. Robot erişimi, kaynak sırası, sensörler ve otomasyon haberleşmesi dikkate alınarak tasarlanabilir.

Kontrol fikstürü üretilebilir mi?

Evet. Kritik ölçü, delik, form ve referans noktalarının hızlı kontrolü için özel kontrol fikstürleri hazırlanabilir.

Mevcut fikstür yeni ürüne uyarlanabilir mi?

Evet. Uygun durumlarda referanslar, bağlama noktaları, modüller, sensörler ve taşıyıcı yapı revize edilebilir.

Hassas ve Tekrarlanabilir Üretim İçin Projeye Özel Çözüm

Parça geometrinize, toleranslarınıza, çevrim sürenize ve üretim prosesinize uygun jig ve fikstür sistemi için teknik inceleme ve projelendirme yapılabilir.

Yeni sistem üretimi, mevcut fikstür revizyonu veya pnömatik, sensörlü ve modüler geliştirmeler için proje bilgilerinizi paylaşarak teklif talep edebilirsiniz.
