Endüstriyel Kablo Tavaları ile Güvenli ve Düzenli Enerji Hatları

Kablo tavaları; enerji, kontrol, otomasyon, data ve zayıf akım kablolarının fabrika ve endüstriyel tesislerde güvenli, düzenli ve erişilebilir güzergâhlarda taşınmasını sağlayan metal altyapı sistemleridir. Kabloları mekanik etkilerden korur, bakım erişimini kolaylaştırır ve tesis içindeki elektrik altyapısının daha kontrollü yönetilmesine yardımcı olur.

Her sistem; kablo türü, toplam ağırlık, doluluk oranı, güzergâh, destek aralıkları, ortam koşulları, yangın geçişleri ve gelecekteki kapasite ihtiyacına göre projeye özel hazırlanır.

Kablo Tavası Nedir?

Kablo tavası; elektrik ve otomasyon kablolarını yatay veya düşey güzergâhlarda taşıyan, destekleyen ve dış etkilerden koruyan modüler metal taşıma sistemidir.

Proje gereksinimlerine göre sistem şu bileşenlerden oluşabilir:

• Delikli sac kablo tavaları
• Merdiven tipi kablo tavaları
• Tel örgü kablo tavaları
• Kapaklı kablo kanalları
• Düşey iniş ve çıkış elemanları
• Dirsek, T bağlantı ve redüksiyon parçaları
• Askı tijleri ve konsollar
• Taşıyıcı profiller
• Bölücüler ve kapaklar
• Topraklama ve bağlantı aksesuarları

Kablo Tavalarının Avantajları

Kabloları Güvenli Biçimde Taşır

Enerji, kontrol ve haberleşme kablolarını sabit güzergâhlarda taşıyarak ezilme, kesilme ve sarkma risklerini azaltır.

Hat Düzenini Güçlendirir

Kablo gruplarının kullanım amacı ve gerilim seviyesine göre ayrılmasını sağlar.

Bakım ve Arıza Müdahalesini Kolaylaştırır

Açık ve erişilebilir güzergâh yapısıyla kontrol, ilave kablo çekimi ve arıza tespitini hızlandırır.

Isı Dağılımını Destekler

Delikli ve merdiven tipi yapılar hava dolaşımına yardımcı olarak kablolardaki ısı birikimini sınırlar.

Yeni Hat Eklemeye Uygundur

Yedek kapasite bırakılan tava sistemleri, tesis büyüdüğünde kontrollü biçimde genişletilebilir.

İş Güvenliğini Destekler

Kabloların zemin, makine ve geçiş yollarında dağınık biçimde bulunmasını önlemeye yardımcı olur.

Kablo Tavası Çeşitleri

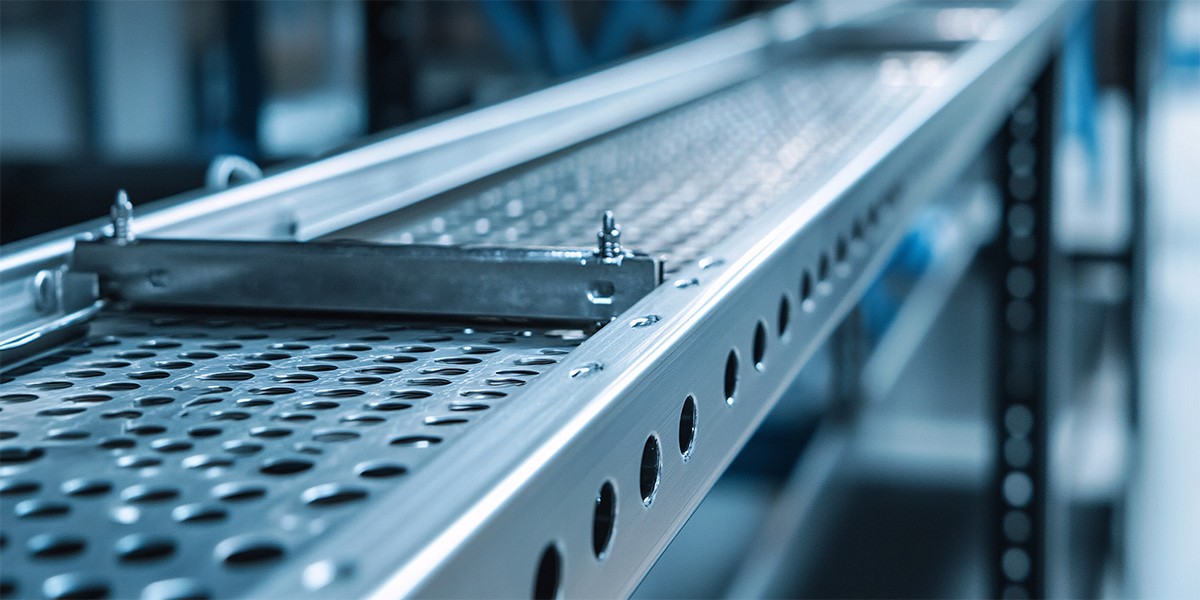

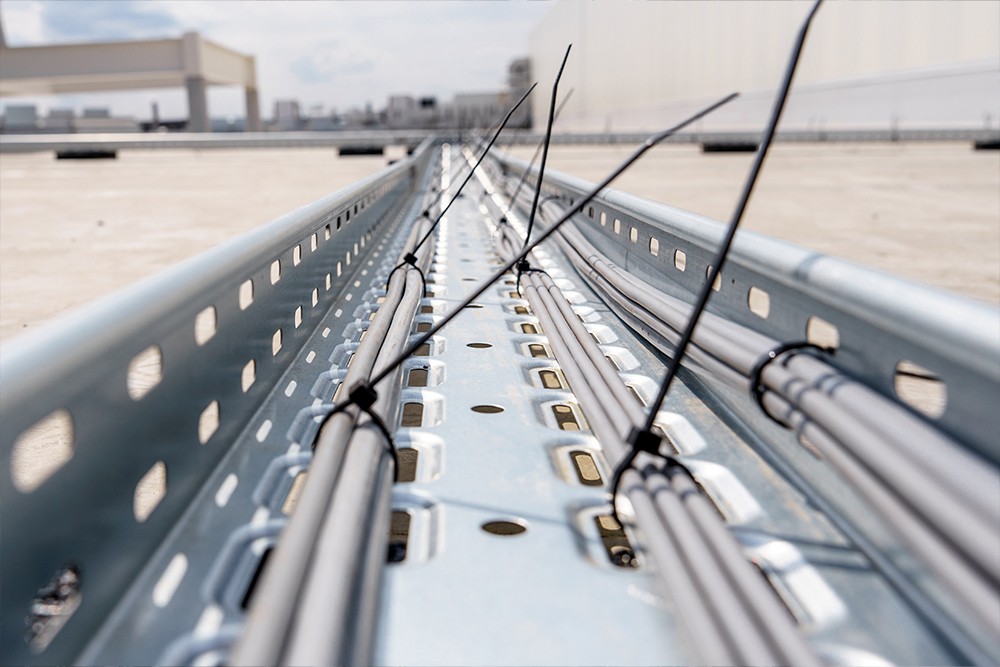

Delikli Sac Kablo Tavaları

Hafif ve orta yoğunluktaki enerji, kontrol ve data kabloları için kullanılan çok yönlü sistemlerdir.

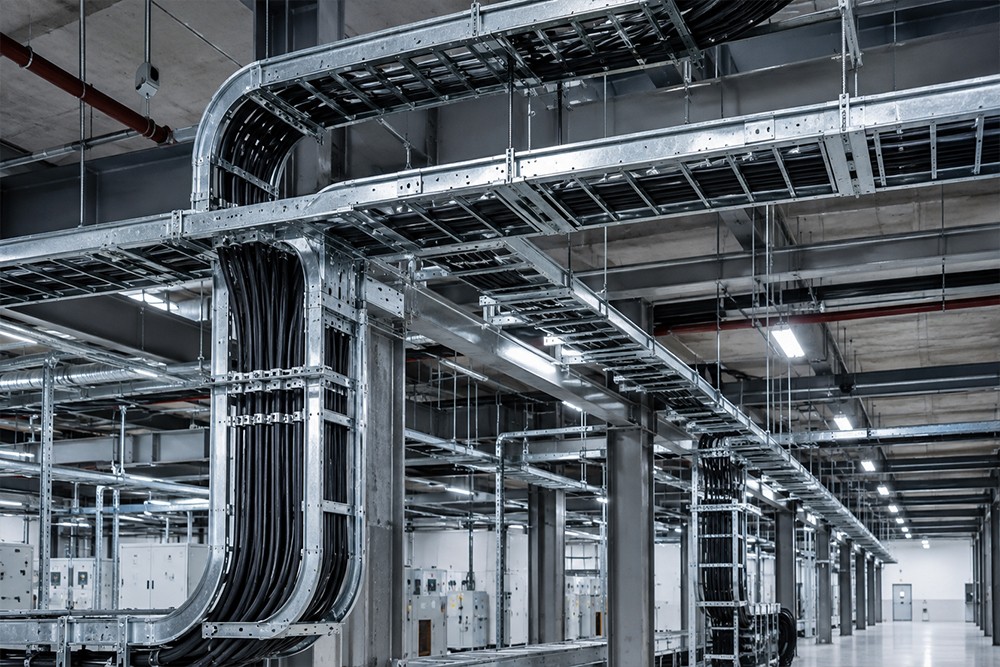

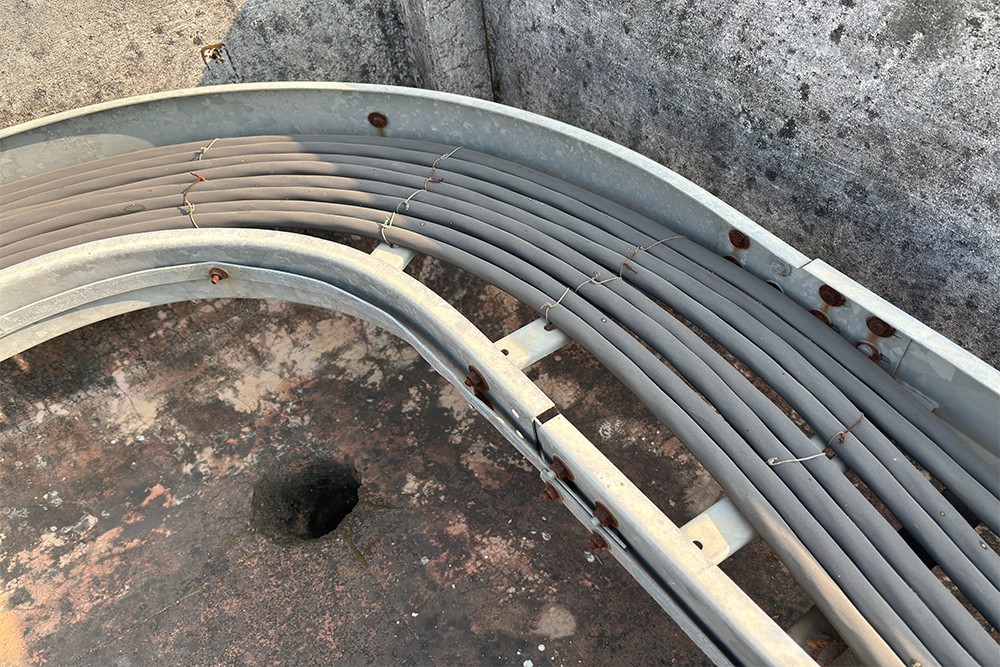

Merdiven Tipi Kablo Tavaları

Ağır enerji kabloları, uzun açıklıklar ve yüksek hava dolaşımı gereken hatlarda tercih edilir.

Tel Örgü Kablo Tavaları

Data, otomasyon ve hafif kablo hatlarında hızlı montaj ve kolay yön değişimi sağlar.

Kapaklı Kablo Kanalları

Toz, sıvı sıçraması veya mekanik etki riski bulunan alanlarda kabloları daha kapalı biçimde korur.

Düşey Kablo Tavaları

Katlar, platformlar ve makine seviyeleri arasındaki düşey geçişlerde kabloların güvenli biçimde sabitlenmesini sağlar.

Ağır Hizmet ve Özel Tasarım Tavalar

Yoğun kablo yükü, büyük kesitli iletkenler, uzun açıklıklar ve standart dışı güzergâhlar için güçlendirilmiş olarak üretilir.

Tasarımda Dikkate Alınan Temel Unsurlar

• Kablo türleri, kesitleri ve toplam ağırlığı
• Mevcut ve gelecekteki doluluk oranı
• Tava genişliği, yüksekliği ve sac kalınlığı
• Destek ve askı aralıkları
• Yatay ve düşey güzergâhlar
• Dönüş, T bağlantı ve redüksiyon noktaları
• Enerji, data ve zayıf akım ayrımı
• Sıcaklık, nem ve kimyasal etkiler
• Bakım ve müdahale erişimi
• Yangın bölmeleri ve geçişler
• Topraklama ve elektriksel süreklilik
• Montaj yüzeyi ve ankraj koşulları

Kullanım Alanları

• Üretim tesisleri
• Otomotiv ve yan sanayi
• Metal işleme fabrikaları
• Gıda ve içecek tesisleri
• Kimya ve ilaç tesisleri
• Enerji ve trafo tesisleri
• Depo ve lojistik merkezleri
• Robotik ve otomasyon hatları
• Data ve haberleşme altyapıları
• Yeni tesis ve kapasite artışı projeleri

Üretim ve Uygulama Sürecimiz

Her proje; kablo yükü, güzergâh ve saha koşullarına göre ayrı olarak ele alınır.

1. İhtiyaç Analizi ve Yerinde Keşif

Kablo türleri, kesitleri, toplam ağırlık, başlangıç-bitiş noktaları, montaj yüzeyleri ve mevcut altyapı değerlendirilir.

2. Güzergâh ve Sistem Tasarımı

Tava tipi, ölçüler, destek aralıkları, dönüşler, iniş-çıkışlar, konsollar, ankrajlar ve kapasite payı belirlenir.

3. İmalat

Sac, profil, konsol, askı ve özel bağlantı parçaları proje ölçülerine göre kesilir, delinir, bükülür ve birleştirilir.

4. Yüzey İşlemi ve Kalite Kontrol

Elektrostatik boya, sendzimir galvaniz, sıcak daldırma galvaniz veya paslanmaz malzeme uygulanır. Ölçüler, bağlantılar ve yüzey kalitesi kontrol edilir.

5. Saha Montajı

Askı, konsol, tava, dönüş parçaları ve kapaklar güzergâha uygun biçimde monte edilir; hizalama ve bağlantılar tamamlanır.

6. Son Kontrol ve Teslim

Güzergâh sürekliliği, destek aralıkları, bağlantılar, bakım erişimi ve genel saha uyumu kontrol edilerek sistem kullanıma hazır teslim edilir.

Mevcut Kablo Tava Sistemlerinin Revizyonu ve Genişletilmesi

Yeni makineler, kapasite artışı veya kablo yoğunluğundaki değişim mevcut sistemleri yetersiz hale getirebilir. Deformasyon, korozyon, gevşek askılar, hat sarkması ve düzensiz ilave kablolar da güvenlik seviyesini düşürebilir.

Teknik inceleme sonrasında şu çalışmalar uygulanabilir:

• Tava ve kapak değişimi
• Askı ve konsol güçlendirme
• Yeni güzergâh ekleme
• Düşey geçiş düzenleme
• Ek tava ve bağlantı parçası ekleme
• Kablo grupları için bölücü uygulama
• Topraklama bağlantılarının yenilenmesi
• Kapasite artırımı
• Yüzey kaplaması yenileme

Malzeme ve Yüzey Seçenekleri

Kullanılacak malzeme ve kaplama; korozyon seviyesi, hijyen ihtiyacı, dış ortam etkisi ve kimyasal koşullara göre belirlenir.

Sendzimir Galvanizli Sac

İç ve yarı açık endüstriyel alanlarda ekonomik ve korozyona dayanıklı çözüm sağlar.

Sıcak Daldırma Galvaniz

Dış ortam, nemli alan ve yüksek korozyon riski bulunan uygulamalarda uzun süreli koruma sunar.

Paslanmaz Çelik

Gıda, kimya, ilaç ve yıkama gerektiren alanlarda hijyen ve yüksek korozyon dayanımı sağlar.

Elektrostatik Toz Boya

Kurumsal renk veya görsel ayrım gereken iç ortam uygulamalarında kullanılabilir.

Çelik Taşıyıcı Profiller

Konsol, askı, sehpa ve ana taşıyıcı konstrüksiyonlarda yük hesabına uygun kesitlerle kullanılır.

Bağlantı ve Aksesuarlar

Ek parçaları, bölücüler, kapaklar, askı tijleri, konsollar, cıvatalar ve topraklama elemanları sisteme dahil edilebilir.

Neden Nevas Çelik?

Projeler standart kablo tavası ölçüleriyle sınırlandırılmadan; gerçek kablo yükü, güzergâh, destek yapısı, ortam koşulları ve gelecekteki kapasite ihtiyacına göre hazırlanır.

Keşif, teknik tasarım, çelik imalat, yüzey işlemi ve saha montajı aynı süreç içinde yönetilir. Yeni sistemlerin yanı sıra mevcut hatlarda onarım, güçlendirme, güzergâh ekleme ve kapasite artırımı da gerçekleştirilebilir.

Teklif İçin Gerekli Bilgiler

• Taşınacak kablo türleri ve yaklaşık toplam miktar
• Kablo kesitleri veya toplam ağırlık
• İstenen tava tipi
• Tava genişliği ve yüksekliği
• Başlangıç ve bitiş noktaları
• Yaklaşık güzergâh uzunluğu
• Dönüş, iniş-çıkış ve geçiş noktaları
• Tavan, duvar veya konstrüksiyon montaj tercihi
• Ortam ve korozyon koşulları
• Tercih edilen malzeme ve yüzey
• Montaj ve sevkiyat lokasyonu

Sık Sorulan Sorular

Kablo tavası ne için kullanılır?

Elektrik, kontrol, data ve otomasyon kablolarını güvenli, düzenli ve erişilebilir güzergâhlarda taşımak için kullanılır.

Kablo tavaları standart ölçülerde mi üretilir?

Standart ölçüler bulunabilir; ancak güzergâh, dönüşler, askılar, konsollar ve özel parçalar projeye göre hazırlanır.

Ağır enerji kabloları için hangi tava tercih edilir?

Yüksek ağırlıklı ve büyük kesitli kablolar için genellikle merdiven tipi veya güçlendirilmiş ağır hizmet tavaları kullanılır.

Dış ortamda kablo tavası kullanılabilir mi?

Evet. Sıcak daldırma galvaniz, paslanmaz çelik veya projeye uygun koruyucu kaplamalar uygulanabilir.

Mevcut kablo tava hattı genişletilebilir mi?

Evet. Uygunluk incelemesinden sonra yeni güzergâh, tava, konsol ve bağlantı parçaları eklenebilir.

Kablo tavaları topraklanmalı mı?

Metal sistemlerde elektriksel süreklilik ve topraklama gereksinimi elektrik projesi ile ilgili standartlara göre değerlendirilmelidir.

Güvenli ve Düzenli Enerji Hatları İçin Projeye Özel Çözüm

Kablo yoğunluğunuza, güzergâhınıza ve tesis koşullarınıza uygun tava sistemi için teknik inceleme ve projelendirme yapılabilir.

Yeni sistem kurulumu, mevcut hat revizyonu veya kapasite artırımı için proje bilgilerinizi paylaşarak teklif talep edebilirsiniz.
